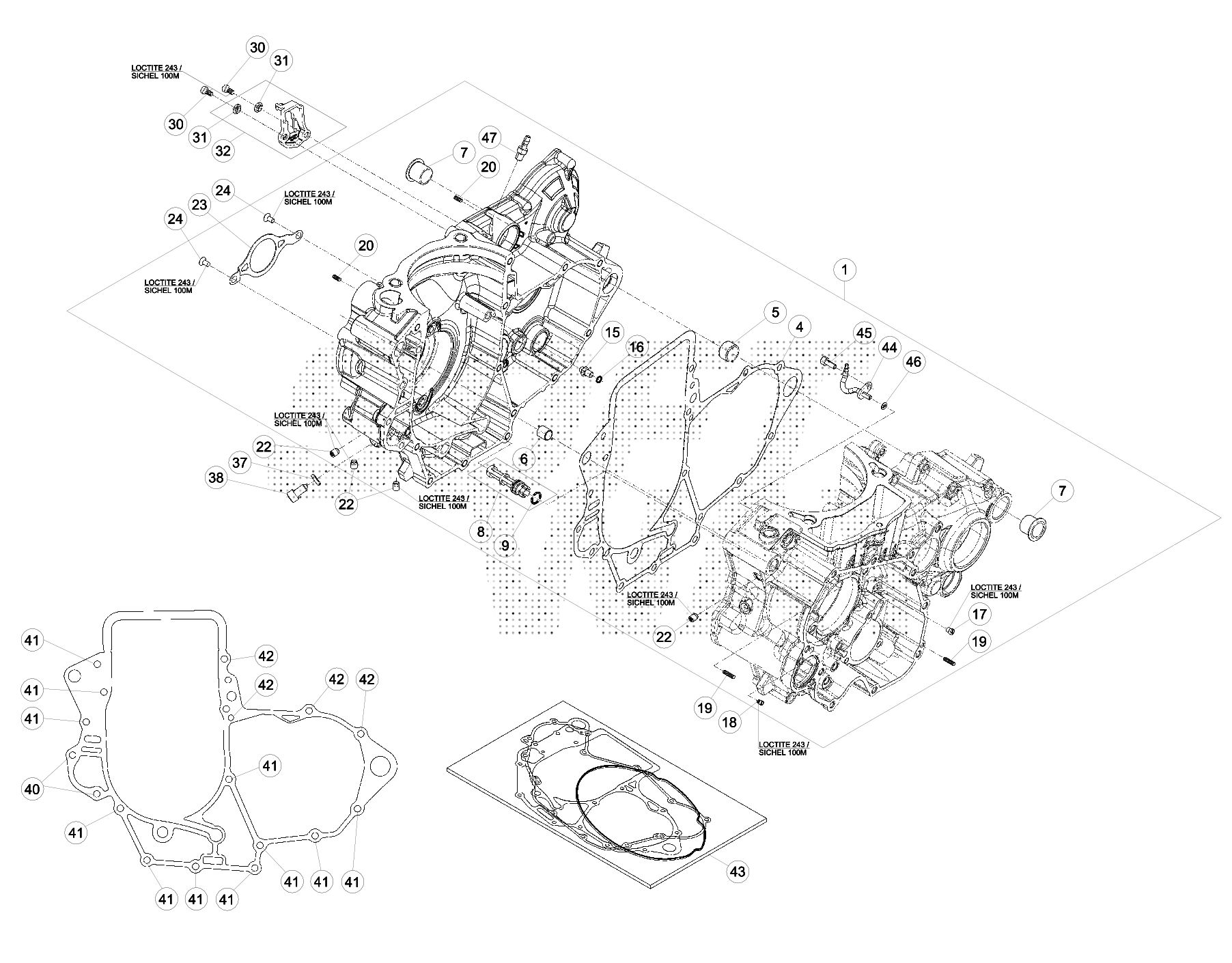

Drawing
Motore > Basamento

Valid for:

Rif.	Sku	Name	Price	Qty needed
1	029.01.000.80.00	CARTER MOTORE RR 4T /480CC-COMPLETO-	1.102,40 €	1
4	029.01.003.00.00	GUARNIZIONE CARTER MOTORE	26,64 €	1
5	006.01.012.00.00	GRANO DI RIFERIMENTO (RETRO) .21.12	6,00 €	1
6	16.41500.000	GRANO RIFERIMENTO ,5.13.13	3,66 €	1
7	006.01.011.00.00	BOCCOLA 17X21X19	7,78 €	1
8	006.08.053.80.00	FILTRO OLIO, CARTER -COMPLETO-	10,81 €	1
9	10.50010.000	ANELLO OR 8.1,5	0,07 €	1
15	029.01.024.80.00	GETTO OLIO COMPLETO	14,04 €	1
16	10.66139.000	ANELLO OR 6 . 1,5 -VITON-	0,39 €	1
17	16.42903.000	GETTO LUBRIFICAZIONE	4,68 €	1
18	16.42904.000	GETTO LUBRIFICAZIONE CARTER	11,22 €	1
19	12.93384.000	RULLINO 4.15,8 G2 NBR	0,50 €	1
20	36.25021.000	RULLINO 4,0 X 9,8	0,66 €	1
22	006.01.021.00.00	TAPPO OLIO AD ESPANSIONE 7X9	1,12 €	1
23	006.01.018.00.09	PIASTRINA FISS.PARAOLIO DX ALBERO MOTORE	3,68 €	1
24	31.30085.000	VITE "TORX" M5X10 INOX	0,20 €	1
31	006.08.081.00.00	BOCCOLA	3,28 €	1
32	022.08.080.80.00	RAMPA OLIO -COMPLETO-	11,41 €	1
37	029.01.026.00.00	RONDELLA VITE DI CENTRAGGIO 8.14.5 RAME	2,66 €	1
38	029.01.025.00.00	VITE SPECIALE PMS	6,62 €	1
40	11.50300.000	BULLONE 6.30 RS CH 8	0,35 €	1
41	11.05485.000	BULLONE 6.60 RS CH 8	1,07 €	1
42	C24.31.041.00.00	BULLONE 6.70 RS CH 8	0,61 €	1
43	029.01.041.82.00	KIT GUARNIZIONI CARTER	204,28 €	1
44	029.01.021.00.00	GETTO OLIO RAFFREDDAMENTO	10,82 €	1
45	31.26790.000	VITE BRUGOLA 4.10	0,76 €	1
46	C02.06.054.00.00	ANELLO OR 3.5 , 1.5	0,07 €	1
47	29.00280.000	RACCORDO	5,32 €	1

To see all drawing, select a model
